Robinet à tournant sphérique
Pourquoi nous choisir
Wenzhou Deki Valve Co., Ltd., est un fournisseur professionnel de vannes industrielles spécialisé dans la recherche, la conception, la fabrication, la vente et les services de vannes. Nous nous spécialisons dans la production de robinets à tournant sphérique à entrée supérieure, de robinets à tournant sphérique entièrement soudés, de robinets à tournant sphérique à siège en métal flottant forgé, de robinets à tournant sphérique flottants à siège souple en acier moulé et d'autres robinets à tournant sphérique.
Équipement avancé
Pour maintenir la cohérence du contrôle qualité de nos produits, nous avons équipé des tours, des CNC et des laboratoires d'inspection de pointe pour l'inspection des matériaux ainsi que la production et les tests de vannes.
Qualité garantie
Notre entreprise est conforme aux principales normes internationales, telles que ANSI/API, BS, DIN, JIS, GB, etc.
Les produits se vendent bien
Nos vannes et composants de contrôle de débit sont exportés partout dans le monde, comme l'Asie du Sud-Est, le Moyen-Orient, l'Europe, la Russie, l'Amérique du Nord et du Sud, l'Afrique, etc.
Large gamme d'applications
Nos produits sont utilisés par nos clients dans les secteurs des raffineries de pétrole et de gaz, des centrales nucléaires, des usines chimiques, des centrales électriques marines et des secteurs de l'évacuation et de l'approvisionnement en eau.
Un robinet à bille est un dispositif de contrôle de débit qui utilise une bille creuse, perforée et pivotante pour contrôler le fluide qui la traverse. Il est ouvert lorsque le trou au milieu de la boule est aligné avec l'entrée du débit, et fermé lorsqu'il est pivoté de 90 degrés par la poignée de la vanne, bloquant ainsi le débit. Si vous souhaitez connaître les spécifications et les prix du robinet à bille, veuillez nous contacter !
Type de robinet à tournant sphérique
Robinet à tournant sphérique d'entrée supérieure
Les vannes à bille à entrée supérieure ont un accès de maintenance en haut du corps de la vanne. Cela permet de réparer la vanne sans avoir à la retirer du système et est largement utilisé pour les extrémités soudées et les applications de gaz. Ils sont également idéaux pour les applications où l'espace est limité.

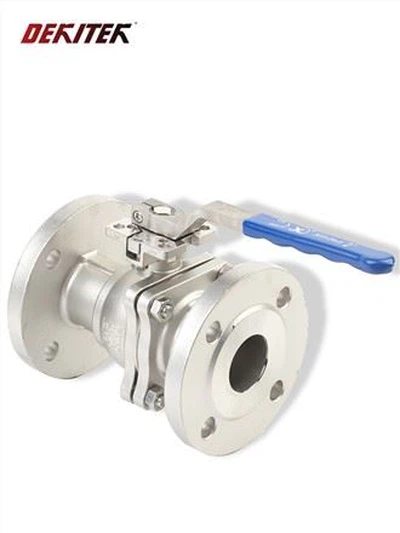

Robinet à tournant sphérique flottant
Les vannes à bille flottante n'ont pas de tourillon pour soutenir la bille en bas. Les billes flottantes permettent une meilleure étanchéité et moins d’usure du siège de vanne. Ces vannes sont couramment utilisées dans les applications basse pression.
Vannes à tourillon ou à bille guidées
Les vannes à bille guidées ont un tourillon qui empêche la bille de bouger vers le bas. Ce guide ou tourillon est relié à l'extrémité inférieure du corps de vanne. Cela permet à la bille de tourner sans friction et offre une meilleure étanchéité. Les vannes à bille guidées ou à tourillon sont couramment utilisées dans les applications à haute pression et haute température.
Vanne de blocage et de purge double
Les vannes à double blocage et de purge ont normalement deux billes dans un seul corps de vanne. Ceci permet, en plus de l'étanchéité en amont et en aval, le blocage et la mise à l'air simultanés des deux sections de vanne pour la maintenance et la réparation. Ils sont idéaux pour les applications où une propreté totale de la ligne de traitement est requise, comme la prévention de la contamination du produit, l'étalonnage, la transmission et le stockage des fluides.
Robinet à bille à entrée latérale
Dans les vannes à bille à entrée latérale, dans l'ensemble de vanne, la bille est montée latéralement par rapport au corps de la vanne. En général, les vannes à bille à entrée latérale sont plus économiques que les vannes à entrée supérieure. Ce type de conception à entrée latérale est un bon choix pour les applications haute pression.
Vanne orbitale
Les vannes orbitales ont une bille qui tourne autour d'un axe excentrique, ce qui signifie qu'en plus de tourner à 90º comme toutes les billes, elle se déplace ensuite, permettant une meilleure étanchéité et un contrôle précis du débit. Ils sont idéaux pour les applications où un degré élevé de précision et de contrôle du débit est requis.
Robinet à tournant sphérique à alésage en V
Les robinets à tournant sphérique à pas en V sont similaires aux robinets à tournant sphérique conventionnels, mais avec un segment profilé à encoche en V dans la boule au lieu d'une sphère. Cette encoche peut être fournie à différents degrés (15º, 30º, 60º…). Elle peut être utilisée comme vanne de régulation et est disponible dans une large gamme.
Robinet à tournant sphérique forgé
Les robinets à tournant sphérique forgés sont usinés directement à partir de pièces rondes ou en barres, ce qui évite la porosité et autres défauts de coulée. Ils sont également plus solides et plus durables que les robinets à tournant sphérique en fonte. Ils sont idéaux pour les applications à haute pression et haute température et sont moins sujets aux dommages dus aux chocs ou aux vibrations.
Parties d'un robinet à tournant sphérique
Boîtier de vanne
Tous les composants internes d'un robinet à tournant sphérique sont contenus à l'intérieur du boîtier de la vanne ou du corps. Il est fait d'un métal dur et rigide, d'un thermoplastique ou d'un métal doublé de thermoplastique qui protège les composants du robinet à tournant sphérique. Il permet également d'accéder au mécanisme de contrôle externe qui fait tourner la balle.
Balle
La balle est une sphère comportant un trou en son centre. Le trou en son centre s'appelle l'alésage. L'alésage sert d'ouverture d'écoulement du fluide lorsque la section transversale du trajet d'écoulement du fluide et l'alésage sont coplanaires. Sinon, le flux est limité. Un robinet à tournant sphérique peut avoir une bille pleine ou une bille creuse. Une bille solide a un diamètre d'ouverture constant dans toute sa structure, ce qui permet au fluide de s'écouler doucement à une vitesse constante. Une bille creuse, en revanche, a une structure interne creuse et l'espace à l'intérieur permet à plus de fluide de passer à travers la valve. Cependant, l’espace plus grand crée des turbulences et des vitesses élevées. Une balle creuse est plus légère et moins chère qu’une balle solide.
Arbre
L'arbre relie la balle au mécanisme de commande qui fait tourner la balle. L'arbre est doté de joints tels que des joints toriques et des bagues d'étanchéité pour sceller l'arbre et le chapeau afin d'éviter les fuites de fluide. L'arbre peut être actionné manuellement par un levier ou un volant ou actionné par un actionnement électrique, pneumatique ou hydraulique.
Capot
Le chapeau est une extension du boîtier de vanne qui contient et protège l'arbre et sa garniture. Il peut être soudé ou boulonné à la carrosserie. Il est également fabriqué en métal dur et recouvre l'ouverture réalisée pour relier l'arbre au mécanisme de commande externe.
Siège
Les sièges de valve assurent l'étanchéité entre la bille et son corps. Le siège amont est adjacent au côté entrée de la vanne. Le siège aval se trouve du côté opposé au siège amont qui est adjacent au côté refoulement de la vanne.
Facile à utiliser
Les vannes à bille sont l’un des types de vannes les plus faciles à utiliser. Ils sont conçus de telle sorte qu’un simple tour de poignée suffit pour ouvrir ou fermer la vanne. Cela les rend idéaux pour une utilisation dans les situations où un fonctionnement rapide et facile est requis, comme dans les situations d'arrêt d'urgence.
Pas de fuites
Les robinets à tournant sphérique sont également très fiables et n’ont pas tendance à fuir. En effet, la bille à l’intérieur de la vanne est maintenue en place par deux joints, un en haut et un en bas. Ces joints empêchent tout liquide de s'échapper au-delà de la bille, même lorsque la vanne est en position ouverte.
Faible entretien
Les robinets à tournant sphérique nécessitent également peu d’entretien et ne nécessitent pas beaucoup d’entretien. Une fois installés, ils peuvent généralement être laissés seuls et continueront à fonctionner correctement pendant de nombreuses années. En revanche, d’autres types de vannes, telles que les vannes à vanne, peuvent nécessiter une lubrification périodique ou un autre entretien afin de continuer à fonctionner correctement.
Durable
Les robinets à tournant sphérique sont également très durables et peuvent résister à une grande usure. Cela est dû à leur conception simple, qui comporte relativement peu de pièces mobiles susceptibles de se briser ou de s’user avec le temps. En revanche, les conceptions de vannes plus complexes, telles que les vannes papillon, peuvent comporter davantage de pièces mobiles susceptibles de s'endommager ou de tomber en panne au fil du temps.
Polyvalent
Les robinets à tournant sphérique sont également très polyvalents et peuvent être utilisés dans une grande variété d'applications. Ils sont couramment utilisés dans les applications de plomberie résidentielles et commerciales, mais peuvent également être utilisés pour des applications industrielles telles que le contrôle du débit de fluides dans les usines chimiques ou les raffineries de pétrole.
Comment entretenir le robinet à tournant sphérique
Nettoyages réguliers
Il est important de garder les robinets à tournant sphérique propres pour prolonger leur durée de vie. Il est recommandé de les nettoyer au moins une fois par an, ou plus fréquemment si l'environnement est particulièrement rempli de poussière ou de saleté. Utilisez une serviette douce pour essuyer l'huile, la poussière ou la saleté du boîtier. Utilisez une brosse métallique pour éliminer toute accumulation sur la tige de valve ou sur d'autres composants. Utilisez des produits de nettoyage compatibles avec les matériaux de la vanne, tels que des nettoyants à base d'alcool ou d'eau pour les pièces non métalliques et des nettoyants à air comprimé ou à base de gaz pour les composants métalliques.
Lubrification des vannes
La lubrification des vannes à bille est essentielle pour éviter l’abrasion et assurer le bon fonctionnement des pièces de la vanne. Sélectionnez un lubrifiant adapté aux matériaux de la vanne et aux fluides du système, tels que des lubrifiants insolubles dans l'eau, synthétiques ou à base d'huile. Cependant, il est crucial d’éviter les lubrifiants à base de solides ou d’argile car ils peuvent s’accumuler à l’intérieur de la cavité de la vanne.
Inspections de routine
Vérifiez l'usure régulière en vérifiant les sièges, les joints et la tige de la vanne pour déceler tout signe de corrosion, de fuite ou de dommage. Augmentez la fréquence des inspections pour les applications à haute pression et à cycle élevé. Examinez les paramètres suivants :
Serrage des boulons, écrous et autres matériels. Des boulons et écrous desserrés peuvent entraîner le déplacement ou la défaillance de la vanne, entraînant ainsi des dommages à l'équipement.
●Corrosion ou accumulation de minéraux
●Fuites
● Fonctionnement correct des vannes à bille lors de l'ouverture et de la fermeture
●Indication de position précise (y compris les vannes statiques)
●Ventilation et filtration de l'air adéquates dans la zone
●Remplacez les composants usés si nécessaire.
Arrêts programmés d'usine
Les arrêts de routine sont idéaux pour les inspections des vannes à bille. Le processus consiste à retirer les vannes du système de tuyauterie, à les démonter, à nettoyer l'intérieur et à remplacer tout composant usé ou cassé. Faites très attention aux joints ou autres pièces en caoutchouc.
Tests réguliers
Des tests réguliers, comme des tests de pression (remplir le corps de la vanne avec un fluide de test et appliquer une pression pendant une durée spécifiée pour vérifier s'il fuit) sont essentiels pour garantir le bon fonctionnement du robinet à tournant sphérique.
Stockage
Rangez le robinet à tournant sphérique dans un endroit sec et bien ventilé, à l'abri de la lumière directe du soleil et des températures extrêmes. Idéalement, la température de la zone de stockage doit être comprise entre 0 degrés (32 degrés F) et 49 degrés (120 degrés F). Si possible, stockez la valve dans son emballage d'origine ou dans un emballage de protection pour éviter tout dommage pendant le transport ou le stockage.
Médias
Les robinets à tournant sphérique sont généralement utilisés pour contrôler le débit marche/arrêt de liquides et de gaz, tels que l'eau, l'huile, l'air et les produits chimiques. Cependant, les fluides contenant des particules abrasives en suspension peuvent entraîner une défaillance prématurée des joints de vanne, provoquant des fuites ou une augmentation du couple de fonctionnement, conduisant finalement à une défaillance de l'actionnement. L’utilisation de robinets à tournant sphérique avec des fluides abrasifs réduit leur durée de vie.
Matériaux
Les robinets à tournant sphérique en plastique sont économiques mais ne conviennent pas aux environnements à haute température et ont une durée de vie plus courte que les robinets en métal. Les vannes métalliques sont recommandées pour une utilisation avec des gaz sous pression pour des raisons de sécurité. Il est crucial de vérifier que les matériaux du corps de la vanne et des joints sont compatibles avec le fluide circulant à travers la vanne.
Températures et pressions nominales
Lors de la détermination de l’adéquation d’une vanne, il est essentiel de prendre en compte sa pression et sa température nominale. La classification détermine les matériaux appropriés, la conception de la vanne et les matériaux d'étanchéité qui doivent être utilisés. La valeur nominale, ainsi que la fréquence du cycle, affectent considérablement la durée de vie du robinet à tournant sphérique. Si un robinet à tournant sphérique est utilisé dans une application proche de sa pression/température nominale et qu'il est rarement utilisé, il peut durer des années. Cependant, la même vanne dans la même application peut nécessiter un remplacement fréquent si elle est utilisée souvent.
Actionnement
Les vannes à bille peuvent être actionnées manuellement, pneumatiquement, électriquement ou hydrauliquement.
●Les actionneurs pneumatiques offrent des temps de cycle rapides et une durabilité élevée.
●Les actionneurs électriques conviennent aux faibles vitesses de cycle et aux environnements sans accès à l'air comprimé
●Les actionneurs hydrauliques fournissent un couple de sortie élevé mais sont généralement plus chers et peuvent nécessiter des composants supplémentaires pour un fonctionnement correct.
Comment installer un robinet à tournant sphérique
●Inspectez les ports du robinet à tournant sphérique, les surfaces d'appui et les filetages pour vous assurer qu'ils sont propres et exempts de débris étrangers.
●Faire fonctionner la vanne de la position complètement ouverte à la position complètement fermée.
●Assurez-vous que les raccords filetés des tuyaux à visser dans la vanne sont correctement filetés, propres et exempts de corps étrangers ou de copeaux métalliques.
●Appliquez un composé d'étanchéité pour filetage de tuyau de haute qualité ou un ruban d'étanchéité pour filetage en PTFE en suivant les instructions d'application du fabricant pour garantir une étanchéité sans fuite du joint de tuyau.
●La vanne et la tuyauterie doivent être alignées pour éviter les filetages croisés, le raccord fileté mâle doit être aligné avec l'axe du trou taraudé. Le maintien d'un bon alignement des tuyaux pendant l'assemblage élimine les contraintes inutiles sur le corps de la vanne. Soutenez la vanne et la tuyauterie en alignement pour éviter toute contrainte inutile sur le corps de la vanne en connectant le tuyau. Les supports de tuyaux doivent être capables de maintenir le tuyau aligné et de supporter le poids des raccords, des vannes, du tuyau et de son contenu. Avertissement : le fait de ne pas soutenir correctement la tuyauterie annulera la garantie et pourrait entraîner une défaillance structurelle et des dommages matériels.
●Lors de l'installation de vannes à bille à corps en deux parties, utilisez toujours deux clés lors de la réalisation des joints de tuyaux avec ces vannes. Placez une clé sur l'extrémité de la vanne la plus proche du joint de tuyau à serrer et l'autre clé sur le tuyau pour éviter de transmettre le couple à travers le joint du corps de vanne, entre le corps de vanne et le raccord. Cela évite également la distorsion des parties internes de la vanne. AVERTISSEMENT : Le non-respect de cette instruction entraînera une contrainte sur le joint du corps et pourrait entraîner une fuite au niveau du joint du corps. CONSEIL : Les alliages de laiton et de bronze sont des métaux plus mous que l'acier. Utilisez toujours une clé à mâchoires lisses sur l'extrémité de la valve et tournez la valve sur le tuyau. Les clés à tube ne doivent être utilisées que sur les tuyaux et les raccords.
●Serrez jusqu'à ce que vous sentiez que le joint commence à s'asseoir et que le raccord pointe presque dans la direction souhaitée. Augmentez ensuite un peu la force de serrage si chaque tentative donne moins de mouvement, continuez à serrer jusqu'à ce que vous ayez un bon alignement et que vous devriez avoir un joint solide. Si le mouvement s'arrête brusquement, vous avez probablement touché le fond du corps de vanne. Attention : ne reculez jamais sur une connexion pour obtenir un alignement correct. Le desserrage des raccords de vannes, de tuyaux et de raccords compromettra l'intégrité du joint et contribuera aux fuites et aux défaillances.
Avertissement
Ne serrez pas trop la vanne sur le tuyau, car cela pourrait déformer les parties internes de la vanne et/ou provoquer une fracture de contrainte dans le corps de la vanne. En règle générale, après avoir serré à la main, serrez de 1-½ à 3 tours complets supplémentaires pour les tailles jusqu'à 1", pour les tailles 1-¼" et plus de 1 à 2-½ " tours complets, vous devriez avoir entre 3-1/2 et 6 filetages engagés. L'engagement du filetage en dehors de cette plage peut indiquer un serrage insuffisant ou excessif du joint ou des filetages hors tolérance.
Notre usine
Certifications
Questions fréquemment posées
En tant que l'une des principales entreprises de robinets à tournant sphérique en Chine, nous vous invitons chaleureusement à acheter des robinets à tournant sphérique approuvés par l'API dans notre usine. Tous les produits utilisés dans les raffineries, les centrales électriques, l'industrie pétrolière, chimique et pétrolière et gazière sont de haute qualité et à des prix compétitifs.
