Yo, les amis ! En tant que fournisseur de clapets anti-retour, on me pose souvent des questions sur les méthodes d'inspection des clapets anti-retour. Il s'agit d'un sujet crucial car un clapet anti-retour bien inspecté est fiable, et la fiabilité est essentielle dans toute opération industrielle. Alors, plongeons-nous et vérifions ces méthodes d’inspection.
Inspection visuelle
L’inspection visuelle est la première méthode et la plus simple. C'est comme donner un coup d'œil rapide à votre clapet anti-retour. Vous commencez par regarder l’extérieur de la valve. Y a-t-il des fissures, des bosses ou des signes de corrosion visibles ? Les fissures peuvent constituer un réel problème car elles peuvent entraîner des fuites au fil du temps. En revanche, les bosses peuvent affecter l'alignement et les performances de la vanne.
La corrosion est également un grand non. Cela peut ronger le matériau de la vanne, affaiblir la structure et potentiellement provoquer sa défaillance. Vous pouvez vérifier la corrosion en recherchant une décoloration, une peinture écaillée ou des taches de rouille. Si vous voyez l'une de ces choses, c'est un signe clair que la valve pourrait avoir un problème.
Ensuite, vous souhaitez vérifier la plaque signalétique de la vanne. La plaque signalétique contient des informations importantes telles que la taille de la vanne, la pression nominale et le matériau. Assurez-vous que ces informations correspondent à ce que vous avez commandé. Vous ne voudriez pas installer une vanne avec une pression nominale incorrecte dans votre système, n'est-ce pas ? Cela pourrait entraîner de graves problèmes de sécurité.
Contrôle dimensionnel
L’inspection dimensionnelle consiste à s’assurer que la vanne a la bonne taille et la bonne forme. Vous devez mesurer les dimensions clés du clapet anti-retour, telles que le diamètre du corps du clapet, la longueur et l'épaisseur de la paroi. Ces mesures doivent correspondre aux spécifications fournies par le fabricant.
Par exemple, si le diamètre du corps de la vanne est incorrect, il se peut qu'il ne s'adapte pas correctement à votre pipeline. Et si l'épaisseur de la paroi est inférieure à celle spécifiée, la vanne risque de ne pas être en mesure de résister à la pression dans le système. Vous pouvez utiliser des pieds à coulisse, des micromètres ou d'autres outils de mesure pour obtenir des lectures précises. Cette étape est cruciale car elle garantit que la vanne fonctionnera comme prévu et s'intégrera parfaitement à votre configuration existante.
Test de pression
Les tests de pression sont l’une des méthodes d’inspection les plus importantes. Cela vous aide à déterminer si le clapet anti-retour peut résister à la pression. Il existe deux principaux types d’essais de pression : les essais hydrostatiques et les essais pneumatiques.
Les tests hydrostatiques consistent à remplir la vanne avec de l'eau (ou un autre liquide approprié) et à appliquer une pression. La valve est généralement maintenue à une pression spécifique pendant une certaine période. Vous vérifiez ensuite tout signe de fuite, tel que de l’eau qui coule ou qui s’échappe de la vanne. S'il y a une fuite, cela signifie que la vanne ne répond pas aux exigences de pression et doit être réparée ou remplacée.
Les tests pneumatiques, quant à eux, utilisent de l'air ou du gaz au lieu d'un liquide. C'est un peu plus dangereux que les essais hydrostatiques car les gaz peuvent être plus explosifs. Mais il a ses avantages, comme celui de pouvoir détecter de très petites fuites. Cependant, cela nécessite des précautions de sécurité strictes.
Lorsque vous effectuez des tests de pression, vous devez suivre les normes et directives de l’industrie. Assurez-vous d’enregistrer les résultats des tests avec précision. De cette façon, vous aurez un enregistrement clair des performances de la vanne sous pression.
Test de débit
Les tests de débit portent sur la capacité du clapet anti-retour à permettre au fluide de s'écouler dans la bonne direction et à empêcher le reflux. Vous pouvez utiliser un débitmètre pour mesurer le débit du fluide traversant la vanne.
Un clapet anti-retour fonctionnant correctement doit avoir un écoulement régulier lorsque le fluide se déplace vers l'avant. Et cela devrait arrêter complètement le flux lorsque le fluide essaie de se déplacer dans la direction inverse. Si vous remarquez des irrégularités dans le débit, comme une baisse soudaine du débit ou un reflux partiel, cela pourrait indiquer un problème avec la vanne.
Contrôles Non Destructifs (CND)
Des méthodes de contrôle non destructives sont utilisées pour vérifier l'intégrité interne du clapet anti-retour sans l'endommager. Il existe plusieurs méthodes CND, notamment les tests par ultrasons, les tests par magnétoscopie et les tests par ressuage.
Les tests par ultrasons utilisent des ondes sonores à haute fréquence pour détecter les défauts internes du matériau de la vanne. Il peut identifier des fissures, des vides ou d’autres défauts qui pourraient ne pas être visibles en surface. Le test de particules magnétiques est utilisé pour les matériaux ferromagnétiques. Il s’agit d’appliquer un champ magnétique sur la vanne puis de saupoudrer celle-ci de particules magnétiques. S'il y a des défauts de surface ou proches de la surface, les particules magnétiques s'accumuleront à ces endroits, rendant les défauts visibles.
Le ressuage est utilisé pour détecter les défauts d'ouverture de surface. Vous appliquez un colorant coloré sur la surface de la valve, le laissez pénétrer dans les fissures ou les défauts, puis retirez l'excédent. Un révélateur est ensuite appliqué pour rendre visibles les défauts. Ces méthodes CND sont idéales pour détecter les problèmes cachés qui pourraient entraîner une défaillance ultérieure des vannes.
Test d'étanchéité du siège
Le test d'étanchéité du siège est crucial pour garantir l'étanchéité du clapet anti-retour. Les sièges de vanne sont les zones où le disque de la vanne se scelle contre le corps de la vanne pour empêcher le reflux. Vous pouvez utiliser un testeur de fuite de siège pour vérifier toute fuite au niveau des sièges.
Il existe différentes normes concernant les fuites acceptables des sièges, et vous devez vous assurer que votre vanne répond à ces normes. S'il y a une fuite excessive du siège, cela peut entraîner une perte d'énergie et une efficacité réduite de votre système. Il est donc important de tester et de corriger tout problème avec les sièges.
Analyse des matériaux
L'analyse des matériaux vous aide à confirmer que la vanne est fabriquée avec les bons matériaux. Vous pouvez utiliser des méthodes telles que la spectroscopie pour analyser la composition chimique du matériau de la vanne. Ceci est important car l’utilisation d’un mauvais matériau peut entraîner des problèmes de compatibilité avec le fluide de votre système.
Par exemple, si vous utilisez une vanne dans un environnement corrosif et que la vanne est faite d'un matériau qui n'est pas résistant à la corrosion, elle se dégradera rapidement. Ainsi, en effectuant une analyse des matériaux, vous pouvez vous assurer que la vanne durera aussi longtemps qu'elle le devrait dans les conditions de fonctionnement données.
Tests opérationnels
Les tests opérationnels consistent à installer réellement le clapet anti-retour dans un système et à le faire fonctionner dans des conditions de fonctionnement normales. Il s'agit du test réel des performances de la vanne. Vous pouvez observer comment la vanne réagit aux changements de débit, de pression et de température.
Au cours de ce test, vous voulez vous assurer que la vanne s’ouvre et se ferme en douceur. Il ne devrait y avoir aucun bruit ou vibration excessif. Si vous remarquez des problèmes lors des tests opérationnels, vous devez les résoudre immédiatement.

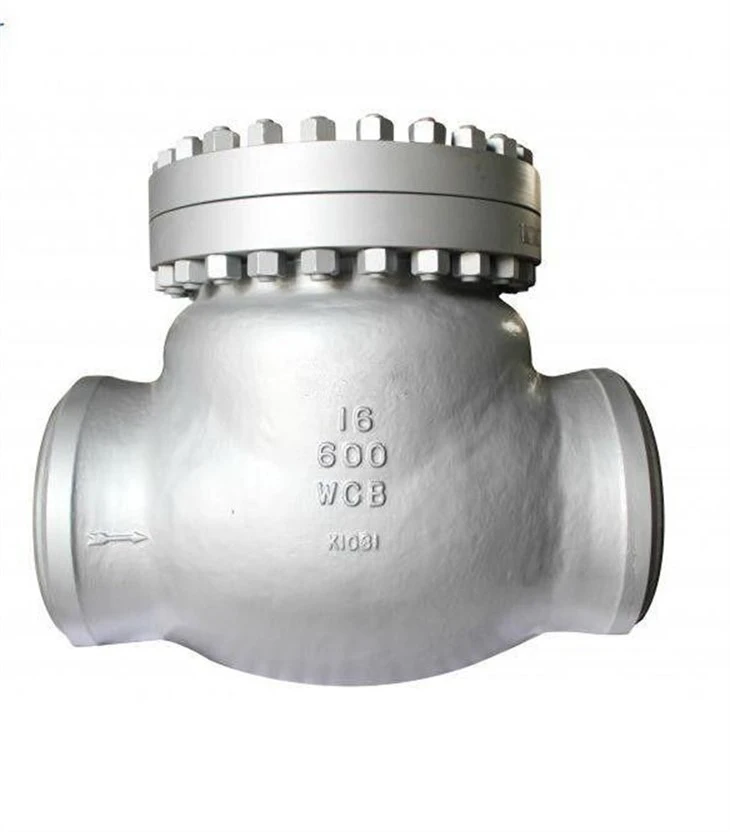

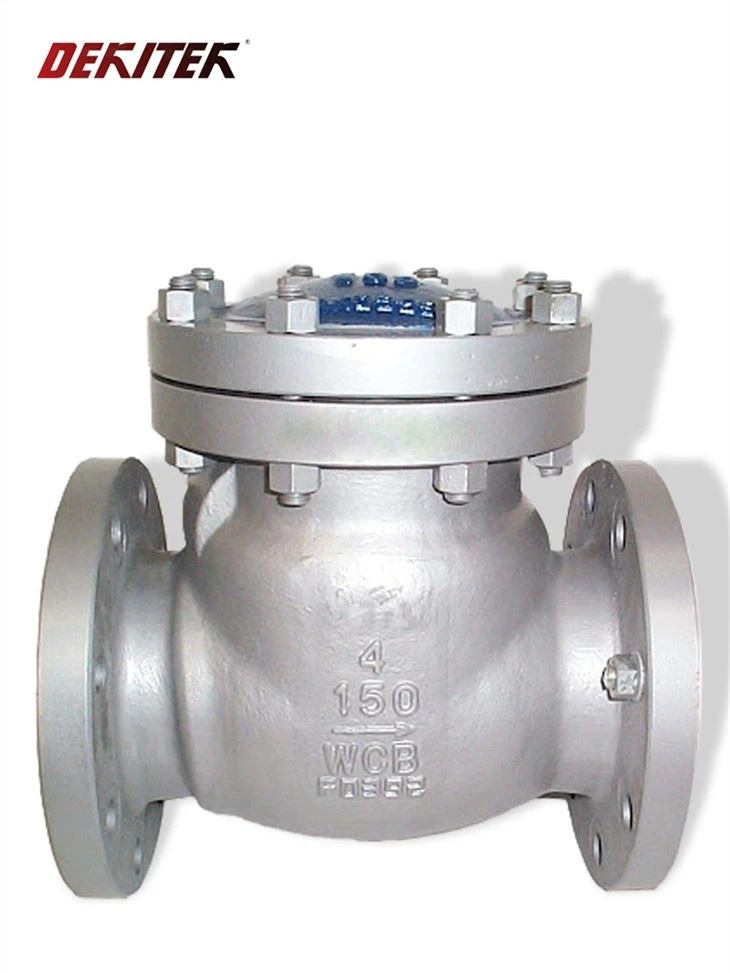

Nous proposons une large gamme de clapets anti-retour de haute qualité, tels que leClapet anti-retour API 6D BWet leClapet anti-retour à extrémité pivotante API6D. Ces vannes sont soumises à une inspection stricte en utilisant les méthodes dont nous venons de parler pour garantir une qualité irréprochable.
Si vous êtes à la recherche de clapets anti-retour et que vous recherchez un fournisseur fiable, n'hésitez pas à nous contacter pour une discussion d'achat. Nous sommes là pour vous aider à trouver le clapet anti-retour parfait pour vos besoins.
Références
- "Manuel des vannes" par Henri P. Bloch
- « Vannes industrielles : un guide de sélection et d'application » par NA Cutler
