En tant que fournisseur de vannes papillon à triple excentration, je suis souvent confronté à des demandes de renseignements concernant les exigences d'orientation d'installation de ces vannes. Dans cet article de blog, j'aborderai les aspects importants de l'orientation d'installation des vannes papillon à triple excentration, en explorant pourquoi c'est important et en fournissant des conseils sur la façon de garantir une installation correcte.
Comprendre la vanne papillon à triple excentration
Avant de discuter de l'orientation de l'installation, il est essentiel de comprendre la structure de base et le principe de fonctionnement de la vanne papillon à triple excentration. Ce type de vanne comporte trois décalages : un décalé par rapport au centre du disque, un décalé par rapport au centre de l'alésage du tuyau et un troisième décalé dans la surface d'étanchéité conique. Ces décalages permettent une opération d'ouverture et de fermeture pratiquement sans frottement, ce qui le rend adapté aux applications à haute pression et à haute température et offre d'excellentes performances d'étanchéité.
La conception à cosse permet à la vanne d'être installée entre deux brides et fixée avec des boulons. Cette conception est particulièrement utile dans les systèmes où la vanne doit être retirée ou remplacée sans perturber l'ensemble du pipeline.
Importance de l’orientation de l’installation
L'orientation d'installation d'une vanne papillon de type triple excentration est cruciale pour plusieurs raisons. Premièrement, cela affecte directement les performances d’étanchéité de la vanne. Si la vanne est mal installée, les surfaces d'étanchéité peuvent ne pas s'aligner correctement, entraînant des fuites. Ceci est particulièrement critique dans les applications où le fluide contrôlé est dangereux, coûteux ou lorsqu'une fermeture étanche est requise.
Deuxièmement, l'orientation d'installation correcte garantit le bon fonctionnement de la vanne. L'actionneur de la vanne est conçu pour fonctionner plus efficacement lorsque la vanne est installée dans l'orientation recommandée. Une installation incorrecte peut entraîner une usure excessive des composants de la vanne, réduisant ainsi la durée de vie de la vanne et augmentant les coûts de maintenance.
Orientations d'installation recommandées
Installation horizontale
Dans de nombreux cas, l’installation horizontale de la vanne papillon à triple écrou décalé est préférable. Lorsqu'il est installé horizontalement, le disque de la vanne peut s'ouvrir et se fermer sans être affecté par la force de gravité d'un côté. Cela permet de garantir une usure uniforme des surfaces d’étanchéité et des performances constantes dans le temps.
Cependant, lors de l'installation de la vanne horizontalement, il est important de s'assurer que la tige de la vanne est en position verticale. Cela permet une lubrification adéquate de la tige et réduit le risque d'accumulation de débris dans la zone de la tige, ce qui pourrait gêner le fonctionnement de la vanne.
Installation verticale
Une installation verticale est également possible et peut être nécessaire dans certaines configurations de canalisations. Lors de l'installation verticale de la vanne, le sens d'écoulement doit être pris en compte. Il est généralement recommandé que le débit se fasse du bas vers le haut de la vanne. Cette orientation permet d'éviter l'accumulation de débris au fond de la vanne, qui pourraient provoquer des blocages ou endommager les surfaces d'étanchéité.
De plus, pour les installations verticales, l'actionneur doit être installé en haut de la vanne. Cela garantit que l'actionneur peut faire fonctionner la vanne en douceur et que toute fuite potentielle de la tige de la vanne n'affecte pas l'actionneur.
Considérations pour différentes applications
Applications haute pression
Dans les applications haute pression, l'orientation de l'installation devient encore plus critique. La vanne doit être installée de manière à pouvoir résister à la haute pression sans compromettre ses performances d'étanchéité. Pour les installations horizontales à haute pression, un support supplémentaire peut être nécessaire pour empêcher la vanne de se déformer sous la pression.
Applications à haute température
Dans les applications à haute température, la dilatation thermique peut affecter les performances de la vanne. Lors de l'installation de la vanne dans un environnement à haute température, il est important de laisser suffisamment d'espace pour la dilatation thermique. Dans les installations verticales, la dilatation doit être envisagée dans le sens vertical pour éviter toute contrainte sur les composants de la vanne.
Comparaison avec d'autres types de vannes papillon
Il est intéressant de comparer les exigences d'orientation d'installation de la vanne papillon à triple excentration avec d'autres types de vannes papillon, telles que laVanne papillon à extrémité à bride triple décalée,Vanne papillon à étanchéité métallique à extrémité de bride, etVanne papillon de type plaquette à double décalage.

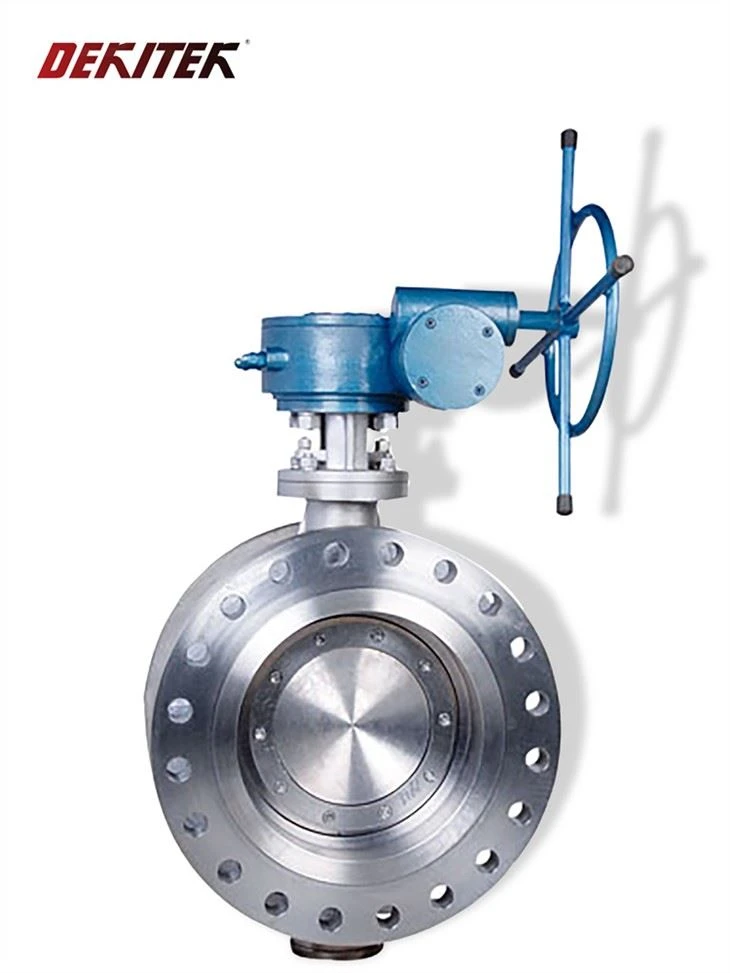

La vanne papillon à extrémité à bride triple décalée a des principes d'installation similaires à ceux du type à cosse, mais la connexion par bride nécessite plus d'attention à l'alignement des brides. La vanne papillon à étanchéité métallique à extrémité de bride, en revanche, peut avoir des exigences d'étanchéité différentes, et son orientation d'installation doit être ajustée en conséquence pour garantir une bonne étanchéité métal sur métal. La vanne papillon de type plaquette à double décalage est généralement plus compacte et peut avoir différentes contraintes d'installation en raison de sa conception de type plaquette.
Étapes d'installation et précautions
Lors de l'installation d'une vanne papillon de type triple excentration, les étapes suivantes doivent être suivies :
- Inspecter la vanne: Avant l'installation, inspectez soigneusement la vanne pour déceler tout dommage pendant le transport. Vérifiez les surfaces d'étanchéité, la tige et l'actionneur pour déceler tout signe d'usure ou de dommage.
- Préparer le pipeline: Nettoyez les brides du pipeline pour éliminer tout débris, rouille ou peinture. Assurez-vous que les brides sont plates et disposent des trous de boulons corrects.
- Positionner la vanne: Placez la vanne entre les brides du pipeline selon l'orientation d'installation recommandée. Alignez les trous de boulons sur les pattes de valve avec les trous sur les brides.
- Installez les boulons: Insérez les boulons dans les trous et serrez-les uniformément en croix. Ne serrez pas trop les boulons, car cela pourrait endommager la vanne ou les brides.
- Connectez l'actionneur: Si la vanne est équipée d'un actionneur, connectez-le à la tige de la vanne selon les instructions du fabricant. Assurez-vous que l'actionneur est correctement aligné et sécurisé.
Contact pour achat et consultation
Si vous êtes à la recherche d'une vanne papillon à triple ergot de haute qualité ou si vous avez des questions sur l'installation, le fonctionnement ou la maintenance de la vanne, n'hésitez pas à nous contacter. Notre équipe d'experts est prête à vous fournir des informations détaillées et à vous aider à trouver la solution de vanne adaptée à votre application spécifique.
Références
- Manuel des vannes, Emerson Process Management
- Vannes industrielles : sélection, spécifications et installation, McGraw - Hill Professional
